左图是MNS低压开关柜的电动机回路控制抽屉图片，太阳城官网看到的电线都是多芯线。很明显，就是为了施工方便。右图是载流量为4000A的低压开关柜图片，太阳城官网能从右上角看到4000A的断路器图片。注意到图中的导线都是铜排，然而从断路器上垂下一根黄绿色的电缆，它就是接地线。尽管这根接地线如此之粗，但它还是多芯线。

如此看来，在实际工作中，单芯线的用量会比多芯线少很多。

太阳城官网来考虑另外一个问题：

多芯线的载流量与芯线数量有何关系？有什么限制条件吗？（提示：截面半径与载流量的关系、某频率电磁场在导线内的穿透深度与载流量的关系、导线外包绝缘层的散热能力与载流量的关系等等）

1. 于多芯线与载流量的关系。

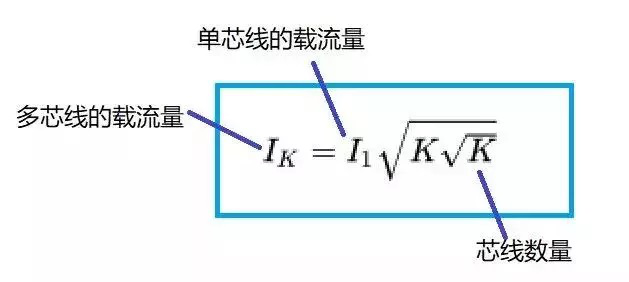

上式中最后的式子就是太阳城官网所需要的式子。我把它罗列如下，以强调一下：

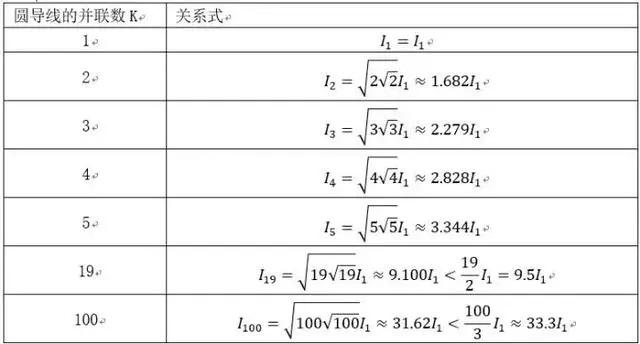

此表就是多芯电线的载流量与单根芯线载流量之间的关系。来看《电工手册》中的实际表，此表中的数据并非裸导线，而是实际电线参数，如下：

2.关于导线的趋肤效应和临近效应的讨论方便起见，我直接引用我上课的课件，如下：

也就是说，若铜导线的直径大于2X6.6=13.2mm，尽管此时流过导线的电流只是普通50赫兹交流电，但它也会呈现趋肤效应。所以，在工业环境下，大电流导线一般均采用铜排，铜排的厚度一般为10毫米。

所以，尽管只是50赫兹的交流电，但也一定要注意不要让导线的连接处叠厚超过13毫米。

3.关于导线敷设采用多芯线还是单芯线的问题

对于开关柜和控制柜，柜内控制线的选择，一般都采用多芯线。线的颜色为黑色，头尾用号码管来区分导线用途和接点定义。

值得注意的是：由于多芯线的线头会散开，所以必须用铜接头压接后接入接线端子，并且一个接线端子最多只能接两条线。

对于较长距离的布线，则应当采用单芯线。单芯线的强度大，能保证电缆不至于被拉断。

对于家装布线，则建议以多芯线为好，以便线头连接。
